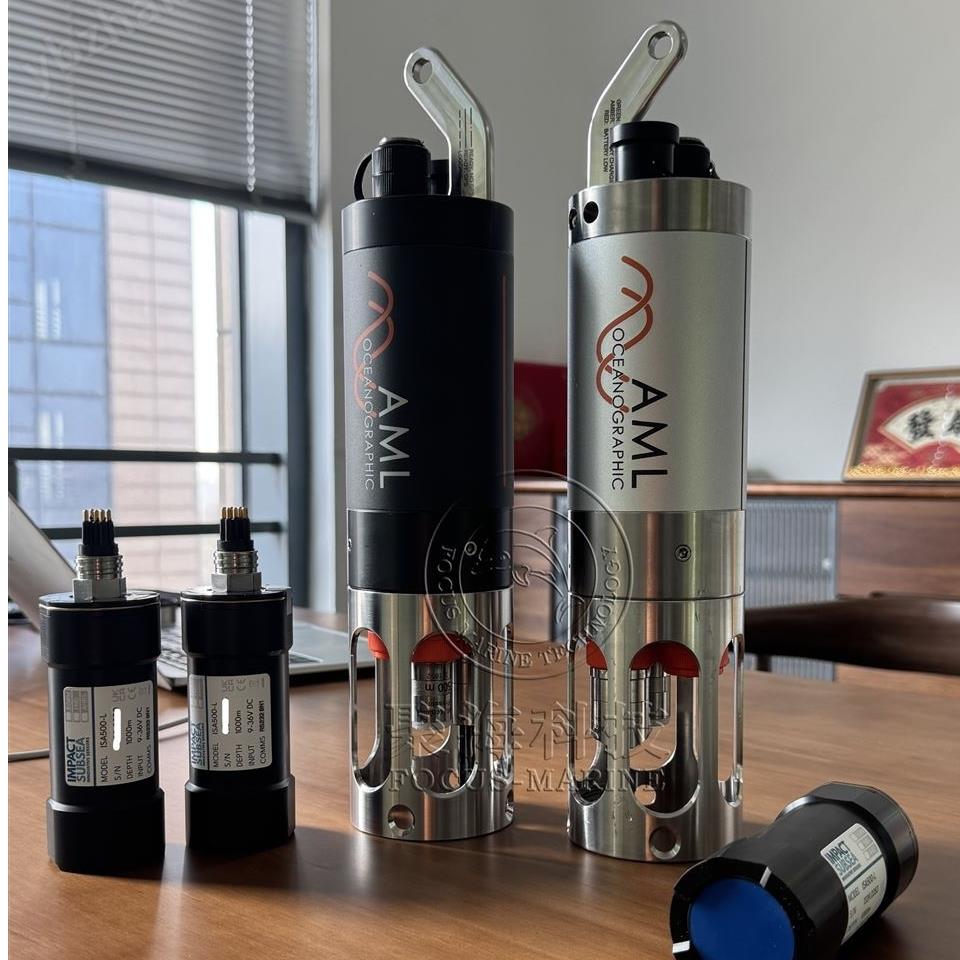

AML-3 SVP聲速剖面儀
簡要描述：AML-3 SVP聲速剖面儀，這個靈巧傳感器是直接測量水中聲速及壓強的智能化傳感器。聲速測量基于脈沖的飛躍時間測量的更新技術，而壓強借助于一個半導體應變計換能器進行測量。Smart SV能與電腦直接相連，也可以接手持設備，直接讀出數據。每個傳感器都有內部校準系數，和實時數據輸出功能，確?？梢约床寮从?。
產品型號：
所屬分類：聲速儀
更新時間：2026-05-23
廠商性質：代理商
AML-3 SVP聲速剖面儀
— AML Oceanographic多參數SVP聲速儀
型號：AML-3（LGR / RT / XC） | 品牌：AML Oceanographic（加拿大） | 耐壓深度：500m（Acetal）/ 6000m（鈦合金）
技術規格
| 主機參數 | |
|---|---|
| 傳感器接口數量 | 3個（端蓋）+ 可選外部擴展，最多5個 |
| 工作模式 | LGR（自容式記錄）/ RT（實時傳輸）/ XC（雙模式） |
| 耐壓深度 | 500m（Acetal工程塑料外殼）/ 6000m（鈦合金外殼） |
| 外殼材質 | Acetal工程塑料 或 鈦合金 |
| 保護框架 | 不銹鋼 |
| 尺寸（含標準保護籠） | 343×76mm（小籠）/ 398×76mm（中籠）/ 464×76mm（大籠） |
| 重量（空氣中/水中） | 500m版：1.4kg / 0.7kg；6000m版：2.5kg / 1.9kg |
| 供電電壓 | 8-30V DC（LGR內置可充電鋰電池） |
| 通信接口 | LGR：WiFi + USB-C（500m版帶GPS）；RT：RS232/RS485 + USB-C；XC：WiFi + USB-C + RS232/RS485 |
| 選裝功能 | UV防生物附著（Street Lamp UV，僅500m版） |
| 配套軟件 | Sailfish（配置、下載、處理、自動導出剖面數據） |
| SV•Xchange™ 聲速傳感器 | |
| 測量原理 | 飛行時間法（Time-of-Flight），直接測量 |
| 量程 | 1375–1625 m/s |
| 精度 | ±0.006 m/s（重復性） |
| 準確度 | ±0.025 m/s |
| 分辨率 | 0.001 m/s |
| 響應時間 | 20 ms |
| 耐壓深度 | 6000m |
| 壓力傳感器（P•Xchange™） | |
| 測量原理 | 半導體應變計（壓阻式） |
| 量程 | 0-100 dBar 至 0-6000 dBar（可選） |
| 精度 | ±0.03% FS（重復性） |
| 準確度 | ±0.05% FS |
| 分辨率 | 0.02% FS |
| 響應時間 | 10 ms |
| C•Xchange™ 電導率&溫度傳感器（可選） | |
| 電導率量程 | 0–90 mS/cm |
| 電導率精度 | ±0.003 mS/cm（重復性） |
| 電導率準確度 | ±0.01 mS/cm（標準）/ ±0.003 mS/cm（精密校準） |
| 電導率分辨率 | 0.001 mS/cm |
| 電導率響應時間 | 25 ms |
| 溫度量程 | -5–45°C |
| 溫度精度 | ±0.003°C（重復性） |
| 溫度準確度 | ±0.005°C |
| 溫度分辨率 | 0.001°C |
| 溫度響應時間 | 100 ms |
| 濁度傳感器（Tu•Xchange™，可選） | |
| 量程 | 0–1500 NTU 或 0–3000 NTU |
| 精度 | ±0.5% 讀數或 ±0.1 NTU |
| 分辨率 | 0.01 NTU |
| 響應時間 | <0.7 s |
| 可選功能 | 配備擦拭器（Wiper），減少生物附著與氣泡干擾 |
* 技術參數可能隨產品迭代優化，以原廠最新發布數據為準。X2change™傳感器均內置嵌入式校準系數，支持即插即用。
飛行時間直接聲速測量原理
AML-3的SV•Xchange™聲速傳感器采用飛行時間法進行聲速的直接測量，這是AML Oceanographic于1995年研發的技術。傳感器內部設有一個已知固定距離的反射面，換能器發射聲脈沖，經反射面反射后返回并被接收。傳感器精確測量聲脈沖從發射到接收的飛行時間，結合已知的聲程距離，直接計算出水中的聲速值。
與傳統的CTD間接計算聲速法（通過測量電導率、溫度和壓力，再代入經驗公式計算聲速）相比，直接飛行時間測量法精度高出一個數量級。CTD間接法的聲速誤差約為±0.25 m/s，而SV•Xchange™直接測量的精度達到±0.006 m/s，準確度±0.025 m/s。這一顯著精度優勢使得直接聲速測量已成為全球主流多波束廠商（包括Kongsberg Discovery、Norbit、R2Sonic、Ping DSP、Teledyne Reson、Imagenex等）認可的行業標準。
每個SV•Xchange™傳感器均在出廠時進行獨立校準，校準系數內嵌于傳感器頭部中，因此傳感器可以在不同儀器之間自由互換，無需重新校準也不損失測量精度。
核心功能特性
飛行時間直接聲速測量：1995年由AML研發，直接測量聲脈沖在已知距離內的飛行時間，精度比CTD間接計算法高約10倍，是多波束聲吶聲速改正的行業標準。
X2change™現場可更換傳感器：每個傳感器頭內置獨立校準系數，只需一擰一裝即可完成更換。SVPT可隨時變?yōu)镃TD，淺水壓力傳感器可更換為深水傳感器，同一臺儀器適配多種測量任務。
3+2靈活傳感器配置：頂蓋標配3個傳感器接口，通過外接電纜可擴展至最多5個傳感器。典型配置包括SVP（聲速+壓力）、SVP Tu（聲速+壓力+濁度）、CTD（電導率+溫度+壓力）、SVCTD（聲速+電導率+溫度+壓力）等。
三種工作模式可選：LGR自容式（內置可充電鋰電池，WiFi+GPS，機械磁性開關）；RT實時傳輸式（RS232/RS485在線數據流）；XC雙模式（兼具自容與實時功能）。
UV防生物附著選件：500m版可選裝Street Lamp UV模塊，利用紫外線抑制傳感器表面生物附著，保持?jǐn)?shù)據質量穩定，延長維護間隔。
全球校準服務網絡：AML在全球設有校準實驗室，分布在加拿大、英國、歐盟、美國、新加坡、澳大利亞等地。傳感器頭可單獨送檢，無需將整臺儀器寄回，大幅縮短維護周期。
Sailfish專業軟件：配套Sailfish軟件實現儀器配置、數據下載、剖面處理及自動導出，支持批量操作，工作流程高效簡潔。
雙深度等級全覆蓋：500m Acetal版適用于近岸與淺海調查，輕便經濟；6000m鈦合金版覆蓋全海深作業，堅固耐腐蝕。
型號對比與選型指南
| 型號 | 工作模式 | 通信接口 | 特色功能 | 推薦應用 |
|---|---|---|---|---|
| AML-3 LGR | 自容式記錄 | WiFi（500m）、USB-C | 內置鋰電池、機械磁性開關、GPS（500m）、UV防生物附著（500m可選） | 垂直剖面測量、走航式剖面、便攜式快速投放 |
| AML-3 RT | 實時在線傳輸 | RS232/RS485、USB-C | 外部供電、實時數據流、可同時內部記錄 | ROV/AUV集成、浮標潛標、水下觀測站、系泊長期監測 |
| AML-3 XC | 自容+實時雙模式 | WiFi（500m）、USB-C、RS232/RS485 | 集成LGR與RT全部特性，最大靈活性 | 多任務場景切換、需兼顧自容剖面與在線監測的應用 |
說明：AML-1為單傳感器接口（常用于聲速單點測量）；AML-6為6傳感器接口（最多可擴展至8個），AML-3是兼顧靈活性與經濟性的中堅型號。
典型應用場景
AML-3憑借其靈活的傳感器配置和精確的直接聲速測量，已成為全球海洋測繪和水文調查領域使用廣泛的聲速剖面儀之一。
典型應用實例
AML-3 SVP（聲速+壓力）配置是全球多波束測深系統進行實時聲速剖面改正的標準方案。調查船在執行多波束測線前，使用AML-3 LGR自容式投放獲得全水深的聲速剖面，通過WiFi或USB-C將數據無線傳輸至采集軟件，直接導入多波束系統進行聲線彎曲校正，確保地形測量精度。
荷蘭在其淺水測量船上裝備了集成了AML傳感器的走航式剖面測量系統（MVP30-350），在船舶航行過程中完成近垂直聲速剖面采集，并將深度參考的聲速數據實時傳輸至多波束測深儀進行即時聲速改正，極大提升了淺水測量的作業效率。
多個深海ROV和AUV項目將AML-3 RT（SVCTD配置）集成至載體的科學載荷中，通過RS232/RS485接口實時輸出聲速、電導率、溫度和深度數據。直接聲速測量使水下導航聲吶和通信系統始終獲得精確的實時聲速值，提升了水聲定位精度。
在航道疏浚項目中，AML-3被配置為SVP Tu（聲速+壓力+濁度），同時獲取聲速剖面和水體濁度信息。聲速數據用于疏浚區多波束測量改正，濁度數據用于環境監測和懸浮泥沙擴散評估。全鈦合金的SVT傳感器堅固耐用，適合高含沙量的嚴苛作業環境。
